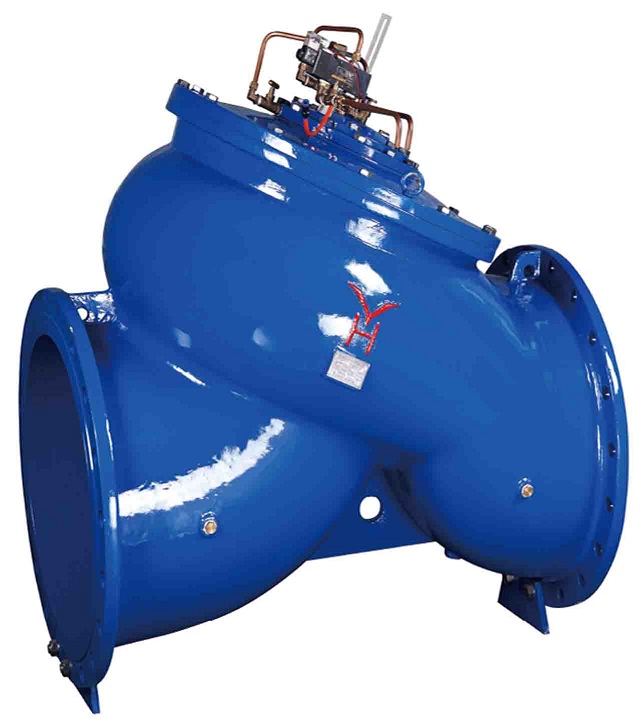

HA006-16Q系列无漩涡节能水泵控制阀
发布时间:2017年05月28日 作者:admin 点击次数:

HA006-16Q系列无漩涡节能水泵控制阀(下称水泵控制阀)是一种控制水泵启动、停泵、非人为意外停泵等运行特性的水力控制阀门。使其实现启动轴功率最小,停泵无水锤、泵不逆转。所控制的泵主要包括给排水领域、各类水厂中量大面广的离心泵。

水泵控制阀可用于介质温度≤80℃的各类水厂、给排水、消防、引水排灌、污水处理等场合的泵出口管网上,根据各种水泵的启动、停泵及运行时不同的技术条件,实现有效的控制。

二.无漩涡水泵控制阀的功能特点:
控制离心泵运行特性的主要功能特点有:
关阀启动,减小启动轴功率;
关阀停泵,停泵无水锤,泵不逆转;非人为意外断电时,自动缓闭停泵。削弱停泵水锤,避免水击力的破坏。
本控制阀的主要创新点有如下四点:
A.阀体内设计了空间导叶,使介质在阀体内流动无漩涡而节能。(专利技术)
B.内装动平衡双室驱动结构。(专利技术);
C.由双速驱动开关来实现双速两阶段启动,全过程都自动控制,柔性运动无噪声、安全可靠。
D.启闭件处于动平衡状态,自闭性能好。
工作原理:
水泵控制阀采用压缩空气作驱动源压缩空气驱动活塞作上下运动,活塞通过阀杆连接动平衡设计的阀瓣,实现阀的开启或关闭。采用压缩空气作为驱动源的理由是清洁环境,使用方便,避免在泵房建置排水沟渠。企业可为用户解决现场无压缩空气的困难。
工作原理详述如下:
a).控制泵的零流量启动:水泵通电启动时电磁阀通过延时,处于断电状态,压缩空气从A处进入电磁阀,流经C,进入活塞上腔。活塞向下作用力带动阀杆10和启闭件3向下运动,活塞下腔的空气经电磁阀D、E排向大气,控制阀处于紧闭状态(见图3)。泵达到额定转速后(按泵的功率不同一般延时(10s~60s),电磁阀延时结束,电磁阀接受通电指令,自动换向工作。压缩空气经电磁阀D处,进入活塞下腔(见图4),这时主阀通过双速开关自动执行先缓启、后快启两阶段开启至全开。活塞上腔空气经电磁阀C,从B处排向大气。离心泵零流量启动可平均减小启动轴功率50%,有效保证电器设备的安全。
b).控制泵的零流量停泵:当人为断电停泵时电磁阀先断电,自动换向工作,这时压缩空气又从电磁阀A处经C进入活塞上腔[参见图3],活塞下腔与大气相通排气,主阀自动缓闭至全闭。缓闭时间可通过专配的针形阀在10秒~40秒之间调节。
请注意:全闭过程中水泵一直在运转,待控制阀全闭,下游管网中水的流速即降至为零时,水泵即自动断电停泵,这就是零流量停泵无水锤的理论依据和工作原理。也是冠名为水泵控制阀的必备功能!
c).控制非人为意外断电停泵:非人为意外断电,主要是指雷电感应或电路故障停泵,管网内水的流速不为零,根据本说明书式(1)的理论依据,此时无论采用什么形式停泵,必将发生停泵水锤。为避免产生直接水锤,不论输水管长度如何,皆以采用缓闭方式停泵。
本控制阀在非人为意外断电时,将自动执行缓闭停泵,缓闭时间可参照第三章第4)节计算或第四章工作原理中b)条所述确定。无论输水管路长或短,缓闭停泵都可控制水锤时的水击压力不超过工作压力的0.3倍,最大压力峰值不超过工作压力的1.3倍。不超过工作压力1.3倍安全性依据是:管路设计强度不应低于最大工作压力的1.5倍。
d).流量无级调节:流量无级调节</span><span style="font-size:12pt;">即可视为主阀的开度无级调节,当下游流量达到设定值时,由专用控制电路通过电磁阀,同时将压力水注入活塞上、下腔,活塞作用合力为零,活塞和阀瓣静止不动,主阀开度不变,稳定地保持下游设定流量不变。
根据调查,这种功能在实际应用中极为个别,而且是短暂性的举措,又考虑到泵不在额定流量下工作,效率偏低而耗能,所以不详述了。

安装与调试:
1)安装前管道应是清洁的,控制阀宜水平安装。阀体不应承受管路重量,安装后控制阀的周围应方便调试和维修,露天安装注意冻坏和人为破坏。
2)本控制阀电控箱与常规电控箱是一样的,只要在三相电机电路中的任选一相,安装延时装置与电磁阀相接就可以了,电工技工都能信任的。调试前应根据泵的工作技术条件,检查控制电路是否正确,泵与电磁阀的异步工作是否合理,调试内容可参照性能特点要求进行。
3)长期停用再使用时,宜清洗工作缸,涂抹无垢润滑剂,以利于活塞启动工作。
4)建议在控制阀的下游处安装一个维修用的闸阀。

保养和维修:
1.该系列水泵控制阀实现全自动工作,无需频繁保养和维修,维修时由具备相应技术的维修者用常用工具即可进行,对于大口径的水泵控制阀应有相应的起重设施。

2.各种维修都无需拆卸阀体,只要卸除管件和紧固螺栓即可卸下,利用阀体法兰上的两个启顶螺钉卸启阀盖,即可取出所有启闭件进行全面维修,装配时为逆操作。

3.在维修时对O形密封圈和阀瓣密封垫以及与它们所构成的密封副应谨慎操作,发现损坏应及时修复或更换。

运输和贮存:
1.产品包装宜用板质箱子封闭包装,运输过程中不允许倒置、滚翻,包装箱不应被损坏。
2.运输及开箱吊装等全过程应保证产品完好,对电磁阀的控制管路应倍加注意。
3.产品应贮存在室内,摆放整齐,避免露天浸、淋、晒。

质量保证:
在产品说明书规定的正常操作条件下,阀门自发货之日起保用二年,其间因材料缺陷、制造质量、应由制造厂负责保修、更换保修项目范围内的零件或整台产品。
